Grafisk brukergrensesnitt – GUI (graphical user interface)

Innledning



Datamus


Tidlig på 60-tallet så den første datamus dagens lys. Douglas Engelbart (1925 – 2013. Hollandsk, tysk, norsk og svensk stamtre)  ved Stanford Research Institute (SRI) var opphavsmannen.


Engelbart startet "Augmentation Research Center Lab" ved SRI. Det var her datamusa så dagens lys. Men også hypertekst, datamaskiner i nettverk og grafisk brukergrensesnitt med bitmapping kom herfra og ble demonstrert i "The Mother of All Demos in 1968". Mye av denne virksomheten ble finansiert av DARPA.





















Doug Engelbart

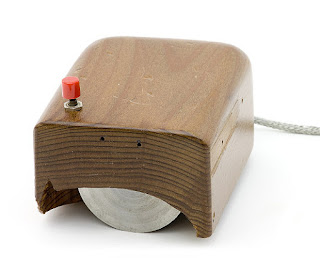

Engelbarts mus sett fra flere vinkler
















Det er en myte at Xerox PARC (Palo Alto Research Center) skapte datamusa. Musa tok turen fra Dougs SRI til Xerox PARC, så til Apple med flere.

Telefunken utviklet også et tilsvarende hjelpemiddel som de kalte "Rollkugel". Den ble vist i 1968 et par uker før Doug Engelbart demonstrerte sin (SRI hadde imidlertid søkt om patent i 1967).




Die Rollkugel -  ©Computermuseum, Stuttgart University

Disse 2 første utgavene av datamus var elektromekaniske. Det var den tyske varianten med en rullende kule som ble mest brukt i årene som kom. Dette er et vanlig utseende inni en nyere utgave:








Mekanisk mus. Her er toppdekslet fjernet
Scrollehjulet til venstre
Selva kula var som regel laget av stål med et ytre belegg av gummi.























I en optisk mus er kula (die "Rollkugel") erstattet med en eller flere lysemitterende dioder og fotodioder for å detektere hvordan musa flyttes. Disse musene fungerer ikke alltid bra dersom overflaten er blank eller sterkt reflekterende.


En mer presis måte å detektere musebevegelsene på får man ved hjelp av en lasermus. Her benyttes en laser i stedet for en lysemitterende diode.


Microsoft har forbedret lasermusa og kaller dette "Blue Track Technology. Det er her tale om en bred laserstråle som sammen med en bildesensor og pikselgeometri gir et kontrastbilde av underlaget, selv om dette er et teppe på gulvet av en flyplassterminal. Her er link til en video som demonstrerer dette:  https://www.youtube.com/watch?v=0YtdJWMD4_M



Blue Track-mus












Her er noen eksempler på uvanlige underlag som Blue Track-musa er testet på:



De første data-musene var koblet til datamaskinen med kabel. Det at kabelen lignet litt på en musehale var nok opphavet til navnet på produktet: "mus". I den senere tid er det blitt produsert myser som kobles til datamaskinen trådløst, ofte med blåtann-teknologi. Det finnes mange varianter av utforming, f.eks. 3Dconnexion 3DX-700028 SpaceNavigator 3D Mouse:


Denne har 6 frihetsgrader og er spesielt myntet på 3D-designere, CAD-ingeniører og arkitekter.




Lyspennen er et alternativ til datamusa. Lyspennen ble utviklet ved MIT omkring 1955.
I dag brukes ofte trykkfølsom skjerm som alternativ til datamus (Ipad, Androidpad, kassaapparat, mobiltelefoner m.m.).


Grafikken gjør sitt inntog.



Utviklingen av GUI (Graphical User Interface) krever at disse fire punktene var utviklet: Window, Icon, Menu og Pointing device – ofte forkortet WIMP. Utviklingen av datamusa representerer ett av disse 4 elementene. Starten på utvikling av objektorienterte språk (= språk som kan gi oss figurer og grafikk på skjermen) skjedde i 1960-årene ved Norsk Regnesentral. Sentrale personer her var Ole-Johan Dahl og Kristen Nygård (lederen for NEI til EU). De kalte programmeringsspråket Simula, og det ledet i sin tur til språkene Smalltalk og C++.

Som nevnt over utviklet Engelbarts forskergruppe hypertekst. Dette konseptet ble tatt et steg videre ved Xerox PARC (Palo Alto Research Center). De utvidet hyperlink-begrepet til også å omfatte grafikk. Sentrale personer i denne utviklingen var Alan Kay og Ivan SutherlandDette manifesterte seg i form av Xerox Alto, en forløper til den personlige datamaskinen. Link til hardwarebeskrivelsen (fra 1976): http://www.mirrorservice.org/sites/www.bitsavers.org/pdf/xerox/alto/Alto_Hardware_Manual_Aug76.pdf






Xerox Star 8010 – slik så det første kommersielle, grafiske brukergrensenittet ut. Fra 1981.
Steve Jobs besøkte Xerox PARC i 1978 og så da hvordan man kunne benytte datamus og grafisk grensesnitt. Han overtalte Xerox til å holde 2 demonstrasjoner for Apples utviklingsteam. Dette resulterte i Apples "Lisa"-maskin med grafisk grensesnitt og med tilkobling til mus.Denne maskinen kom på markedet i januar 1983.


Kopi av skjermbilde fra "Lisa". Merk at det var kommet en kommandolinje øverst i skjermbildet. Den manglet hos Xerox.

I januar 1984 kom Apple ut med en billigere maskin, kalt Macintosh. Den hadde også grafisk grensesnitt og mus. Her benyttet de en Motorola prosessor fra 68000-familien (egentlig en 6809E-mikroprsessor), noe som var uvanlig i forhold til hva konkurrentene benyttet. Brukergrensesnittet hadde hentet idéer både fra Xerox (inklusive programvaren Smalltalkog Lisa-maskinen.

Den opprinnelig Macintosh



Skjermbilde fra Macintosh, 1984

Programvare i Macintosh



Windows


I perioden 1981 til 1984 ble Microsoft også engasjert i arbeidet med å skrive rutiner for Apple Macintosh. Dette medførte selvsagt at det ikke varte lenge før Microsoft kom ut med et eget, tilsvarende GUI, Windows 1. Dette kom i november 1985.

















Microsoft var også inspirert av VisiCorps Visi On (kom ut i desember 1983), et grafisk grensesnitt som skulle kunne benyttes på IBM-kompatible PC-er. Visi On "døde" ut i 1985.


Visi On. Skjermbilde



Noen skjermbilder - Windows 1:


MineSweeper


Balance of Power (spill)


ZSofts PC Paintbrush


Det var ikke mye kommersiell programvare som kunne benyttes sammen med Windows 1, men her er ett eksempel, Adobe Pagemaker:





Graphical Environment Manager – GEM



GEM var et grafisk grensesnitt som var laget av Digital Research, Inc (DRI) for å benyttes på maskiner med DOS operativsystem. Det ble i første omgang benyttet på Atari ST-maskiner, men også til en serie IBM-kompatible Amstrad-maskiner. GEM Desktop 1.1. kom i april, 1985, og benyttet CGA og EGA-grafikk.

Gem 1.1

DRI ble imidlertid saksøkt av Apple med grunnlag i at GEM lignet mistenkelig mye på GUI-en til Macintosh. Derfor ble den forandret til en mer "rettsak-vennlig" versjon 2. Her er et skjermbilde av denne:

Acorns 8-bitsmaskin (BBC-computer) ble også utstyrt med GEM i 1986.







X-Windows


I begynnelsen av 1980-årene var det en hektisk aktivitet der mange prøvde å lage varianter av grafiske GUI-er. De fleste fikk liten gjennomslagskraft. Ved Massachusetts Institute of Technology (MIT) startet man imidlertid et prosjekt for å definere et rammeverk for hvordan bitmap-baserte vindu skulle behandles i nettverk i samhandling med mus, tastatur og andre input-/output-enheter. Det dreiet seg her i første rekke om sentrale maskiner på UNIX-plattform (UNIX operativsystem)  som skulle kommunisere med grafiske terminaler.

Her er et historisk eksempel på X-Windows skjermbilde. Bildet er hentet fra Wikipedia.



I X-Windows er det kun definert protokoller og hvordan de forskjellige grafiske parametre skal være. Det forekommer drimot ingen spesifikasjon om hvordan de forskjellige symboler, menyer eller menylinjer skal se ut. Derfor finnes det i dag derfor mange utforminger av slike X-skjermbilder. Noen av disse ligner til dels på det man i dag finner i Windows eller Apple Macintosh (som GNOME, Cinnamon og KDE ).

Cinnamon desktop på Linux Mint.
























Menyene i Cinnamon ligner svært på det vi finner på Windows7-maskiner







En oversikt over GUI-utviklingen frem til nå:


Microsoft har selv lagt ut på nettet "A history of Windows". Her dekkes utviklingen av de forskjellige Windows-variantene fra slutten av 1970-tallet og frem til og med 2015.
Link til dette: https://www.webopedia.com/DidYouKnow/Hardware_Software/history_of_microsoft_windows_operating_system.html
